HIDROMETRIA
MOLINETE NEWTON
Os molinetes são instrumentos desenvolvidos para medir a velocidade da água, girando em resposta ao fluxo. A relação entre a rotação da hélice e a velocidade da corrente é determinada por uma equação específica conhecida como equação do molinete, fornecida pelo fabricante. No entanto, essa equação deve ser verificada periodicamente, pois o desgaste das peças pode comprometer a precisão das medições.
O molinete Newton possui construção blindada e hélice metálica de alto desempenho. É fabricado com elevada precisão em aço inoxidável e latão revestido com titânio, oferecendo excelente resistência à corrosão, mesmo em ambientes agressivos. Seu corpo possui formato hidrodinâmico, com aproximadamente 37 milímetros de diâmetro, o que favorece a estabilidade durante o uso. O sistema de contato é completamente blindado e a hélice é produzida em alumínio.
O equipamento é indicado para medições de vazão líquida e pode ser utilizado em conjunto com haste a vau ou guincho fluviométrico, que não acompanham o molinete. Graças à sua construção robusta e materiais resistentes, é adequado para uso em águas salobras ou contaminadas, mantendo sua eficiência mesmo em condições adversas.
Acompanha:
- Caixa para acondicionamento e transporte;
- Conjunto de cabos;
- Óleo lubrificante fino;
- Chave de fenda;
- Certificado de calibração
MICROMOLINETE
O micromolinete fluviométrico de hélice é projetado para medições de velocidade da água (vazão) em filetes com profundidade a partir de 5 centímetros, utilizando sistema de suspensão por haste a vau.
O equipamento é composto por uma hélice montada em eixo horizontal, apoiada em mancais com micro rolamentos de alta precisão. Possui sistema de contato blindado em prata, que permite seu uso mesmo em líquidos com alta condutividade elétrica. O corpo do micromolinete é fabricado em latão e revestido com titânio, garantindo resistência à corrosão e durabilidade em campo. Na parte traseira, conta com um bloco recartilhado que possibilita a fixação segura à haste de medição.
O sistema elétrico inclui uma base com rosca, que permite a conexão do micromolinete a um contador de pulsos por meio de um cabo de ligação.
Cada unidade é calibrada individualmente em canal específico para aferição de molinetes, sendo fornecida com a equação de calibração que relaciona o número de rotações por segundo da hélice (RPS) à velocidade da água em metros por segundo (m/s).
Acompanha:
- Caixa de para acondicionamento e transporte;
- Conjunto de cabos;
- Hélice;
- Ferramenta para manutenção;
- Haste a vau com sapata;
- Óleo lubrificante fino;
- Certificado de calibração

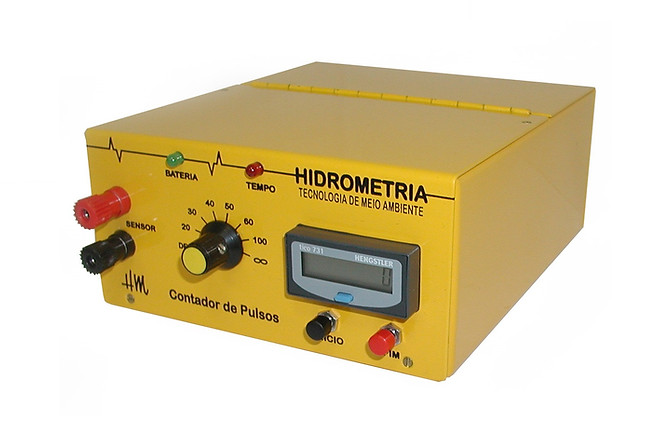

CONTADOR DE PULSOS
O contador digital de pulsos é um dispositivo eletrônico desenvolvido para contabilizar as rotações de molinetes ou micromolinetes fluviométricos, registrando os pulsos gerados durante as medições de velocidade da água (descarga líquida). Seu funcionamento é baseado na leitura dos sinais emitidos pelo molinete, exibindo o total de pulsos acumulados em um visor digital.
Compatível com qualquer modelo de molinete fluviométrico, o contador foi projetado para oferecer precisão e confiabilidade em campo. É acondicionado em uma caixa metálica robusta, equipada com circuito microprocessado que garante alta durabilidade e desempenho mesmo em condições adversas.
O equipamento opera com quatro pilhas de 1,5V e apresenta consumo inferior a 10 mA, sendo eficiente em termos de energia. Suporta até 200 pulsos por segundo e conta com display digital de sete dígitos para visualização clara dos dados. Também dispõe de uma chave seletora para ajuste de tempo pré-programado. O peso total do dispositivo é de aproximadamente 1 kg.
Acompanha:
- Manual
MEDIDOR DE VELOCIDADE
O medidor de velocidade de curso d'água modelo MEDFLEX é um equipamento inteligente e de aplicação universal, desenvolvido para medições precisas da velocidade da corrente em rios, canais e lagos. Compatível com qualquer tipo de molinete, basta inserir a equação de calibração correspondente para que o dispositivo exiba diretamente no visor a velocidade da água no ponto de medição.
Entre suas principais características, destacam-se:
-
Capacidade de realizar medições precisas da velocidade da corrente hidráulica, com suporte para inserção de até duas equações distintas;
-
Display alfanumérico que apresenta, de forma clara, os valores medidos e mensagens operacionais;
-
Teclas de função com operação intuitiva e de fácil manuseio;
-
Dispositivo acústico integrado para sinalização;
-
Alimentação por quatro pilhas AA (4 x 1,5 V), proporcionando mobilidade e autonomia;
-
Estrutura em caixa de ABS com design ergonômico e grau de proteção IP66, resistente a poeira e respingos;
-
Baixo consumo de energia e alta imunidade a interferências eletromagnéticas.
O MEDFLEX é ideal para aplicações de campo que exigem precisão, robustez e praticidade no monitoramento de velocidade de água em diferentes ambientes.
Acompanha:
- Manual.
LASTRO FLUVIOMÉTRICO
O lastro é um equipamento utilizado em conjunto com amostradores de sedimentos, guinchos fluviométricos e molinetes, tendo como principal função garantir a estabilidade e o equilíbrio do sistema durante medições realizadas em rios ou a partir de embarcações. Sua utilização assegura que o conjunto permaneça na posição vertical, contribuindo para a precisão na coleta de dados.
É construído em chumbo fundido, com reforço interno em vergalhão de ferro, o que confere maior resistência e durabilidade. Possui acabamento na cor amarela, facilitando a visualização durante o uso em campo.
O lastro está disponível em diferentes opções de peso, conforme a demanda da aplicação: 15 Kg, 30 Kg, 50 Kg e 100 Kg.

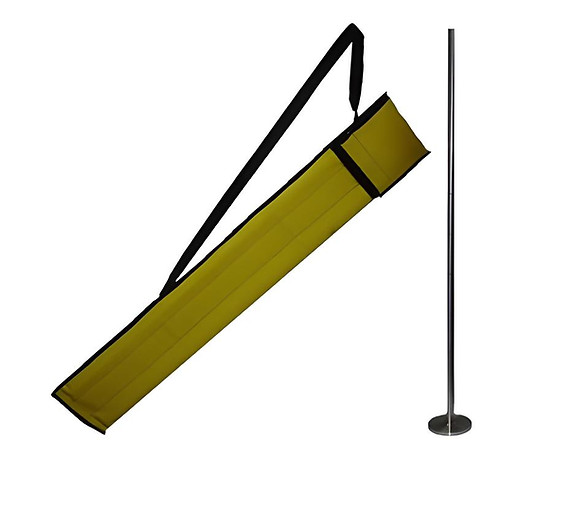

HASTE A VAU
A haste a vau é um acessório utilizado em medições hidrológicas com molinetes fluviométricos, ideal para trabalhos em campo que exijam precisão em profundidades rasas.
Fabricada em aço inoxidável, apresenta alta resistência à corrosão e excelente durabilidade. Possui diâmetro de 20 mm e é composta por duas seções de 1 metro cada, permitindo medições em profundidades de até 2 metros. Acompanha sapata de apoio na base, garantindo maior estabilidade durante as medições no leito dos corpos d’água.
Este equipamento é indicado para medições em rios, córregos e canais com baixa profundidade, sendo compatível com diversos modelos de molinetes fluviométricos.
Acompanha:
- Estojo com alça para transporte;
- Manual.
GUINCHO FLUVIOMÉTRICO
O guincho hidrométrico é um equipamento utilizado para a suspensão de instrumentos hidrológicos, facilitando o manuseio rápido e eficiente de molinetes e amostradores de sedimento durante medições em campo.
É composto por prancha de apoio, roldana e cabo de aço galvanizado com 4 mm de diâmetro, contendo alma eletrocondutora em prata isolada, ideal para a transmissão de sinais em sistemas de medição. Conta com sistema de duas reduções (1:2 e 1:5), que oferece maior controle e precisão na operação.
Está equipado com contador mecânico de alta confiabilidade, que indica continuamente a extensão do cabo durante o uso. Acompanha tábua para fixação, manivela para acionamento manual, lança de apoio e mosquetão para acoplamento seguro dos equipamentos de amostragem ao cabo.
É indicado para medições em rios, lagos e reservatórios, reunindo robustez, durabilidade e praticidade nas atividades de campo.
Acompanha:
- Manual;
- Mosquetão;
- Tabua;
- Lança.
GUINCHO ELÉTRICO
O guincho elétrico foi desenvolvido para proporcionar agilidade e praticidade no manuseio de equipamentos fluviométricos. É compatível com diversos aparelhos, como molinetes fluviométricos, amostradores de sedimentos e lastros batimétricos. Equipado com motor elétrico de 220V, o guincho pode ser facilmente acoplado a um gerador, garantindo operação simples e eficiente mesmo em campo. Conta com um contador que indica, em tempo real, a extensão do cabo desenrolado, com precisão de centímetros.
O equipamento é capaz de operar com lastros de até 50 kg e possui 50 metros de cabo de aço com alma de fio de prata eletrocondutor.Além do acionamento elétrico, o guincho também conta com uma manivela, permitindo o uso manual sempre que necessário.

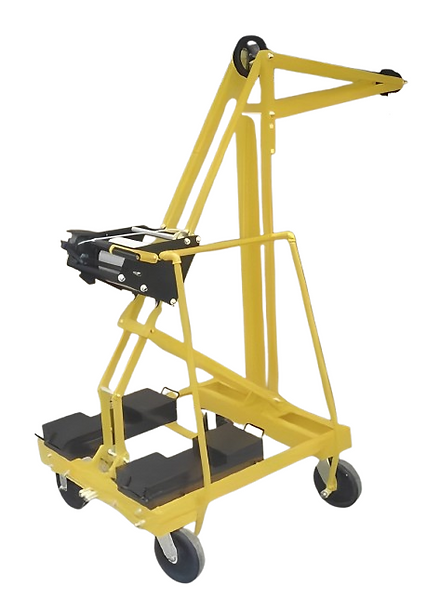

GUINDASTE DE PONTE
O guindaste de ponte é um sistema de apoio projetado para operações de medição hidrológica, especialmente em estruturas elevadas como pontes. Possui estrutura em alumínio montada sobre rodas de borracha, sendo acoplado a um guincho fluviométrico para facilitar o manuseio e a descida de equipamentos de medição, como molinetes e amostradores.
Conta com um sistema articulado de rodas, que facilita os deslocamentos laterais e permite a frenagem segura do conjunto durante a operação. Na parte posterior, extensores pantográficos ajustáveis possibilitam a compensação de desníveis comuns nos passeios laterais de pontes, garantindo maior estabilidade.
Na extremidade da lança, um clinômetro indica o desvio do cabo de sustentação em relação à vertical, auxiliando na correção do alinhamento durante as medições. A superestrutura do guindaste possui articulação que permite o recolhimento prático do equipamento, facilitando o transporte e o armazenamento.
Dimensões e peso:
-
Altura: 1,80 m
-
Largura: 0,80 m
-
Profundidade: 1,20 m
-
Peso aproximado: 70 Kg
CAMPAINHA HIDROLÓGICA
A campainha hidrológica é um dispositivo auxiliar utilizado em medições fluviométricas, projetada para sinalização sonora durante operações de campo.
Fabricada em plástico ABS de alta resistência, possui circuito interno microprocessado, alimentado por quatro pilhas AAA (1,5 V), totalizando 6 volts. O sistema conta com buzina sonora de alta impedância, proporcionando sinal claro e audível mesmo em ambientes abertos.
O equipamento inclui chave liga/desliga com indicador LED de funcionamento e conectores tipo plug banana, que facilitam a conexão rápida e segura com outros dispositivos do sistema de medição.
RÉGUAS FLUVIOMÉTRICAS
A régua fluviométrica é um instrumento utilizado para medições visuais do nível d’água em rios, lagos, reservatórios e canais. É fabricada em materiais resistentes como alumínio, aço inoxidável ou PVC, garantindo durabilidade e resistência às intempéries.
A fabricação é personalizada conforme a necessidade do cliente, permitindo variações em comprimento, divisão de escala e layout visual, de acordo com as condições do local de instalação e os requisitos do monitoramento hidrológico.
CALOTA HIDROLÓGICA
A calota hidrológica é um dispositivo de referência utilizado em levantamentos de nível, servindo como ponto fixo em monitoramentos hidrológicos e topográficos.
É confeccionada em alumínio, o que garante resistência à corrosão e longa vida útil em ambientes externos. Possui haste de fixação que permite sua instalação segura em superfícies estáveis, funcionando como marco de nível para calibração e verificação de instrumentos de medição.
BOIA E CONTRAPESO
O sensor de nível por bóia realiza medições contínuas do nível d’água, sendo aplicável tanto em águas superficiais quanto subterrâneas. O sistema opera com base em um mecanismo de flutuação e contrapeso, que converte variações do nível d’água em movimento rotacional. Esse movimento é transformado em sinal elétrico, podendo ser interpretado por registradores de dados, controladores lógicos programáveis (CLPs) ou monitores externos.
Especificações Técnicas:
-
Alimentação: 9 a 30 V
-
Faixas de Medição Disponíveis: 0–1 m, 0–10 m, 0–30 m
-
Resolução:
-
Interface SDI-12: 0,001 m (1 cm)
-
Interface 4–20 mA: 0,1% da faixa de medição
-
-
Precisão:
-
SDI-12: ± 0,003% da faixa de medição
-
4–20 mA: ± 0,1% da faixa de medição
-
-
Unidades de Saída: metros (m) ou centímetros (cm)
-
Interfaces Disponíveis: SDI-12 ou SDI-12 / 4–20 mA
-
Consumo de Energia:
-
SDI-12 (modo espera): < 400 µA
-
SDI-12 (modo ativo): < 2,0 mA
-
-
Temperatura de Operação: -20 °C a +70 °C
-
Umidade Relativa Suportada: 10% a 95% (sem condensação)
-
Dimensões (CxLxA): 82 mm x 82 mm x 34 mm
-
Peso: 0,25 kg
